Cadence Virtuoso 基础实用设置

EDA软件 0 7460 毛桃 收藏

 1、Project Directory设置(仿真结果的保存路径自定义)

如果PDK环境未做任何更改,默认路径为:~/simulation

 .cdsinit 中添加以下设置:

envSetVal("asimenv.startup"   "projectDir"  'string   "/path/path/simulation")






 2、Host Mode设置(设置作业运行方式为distributed

默认为 local

 .cdsinit 中添加以下设置:

envSetVal("asimenv.startup"       "hostMode"    'string    "distributed")

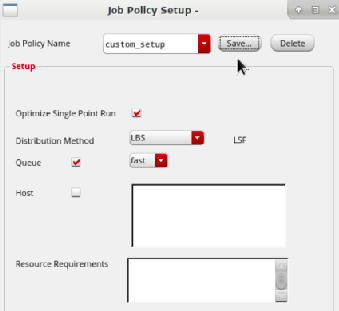

 3、ADE XL中,Run Options设置(设置作业运行方式为并行)

默认为 SeriesCornet AnalysisMonteCarlo Analysis等需要并行计算的场景,需要开启此选项

 .cdsinit 中添加以下设置:

envSetVal("adexl.distribute"   "defaultRunInParallel"   'boolean   t)




 4、调度器与ADE集成

For  IBM  LSF:

setenv  LBS_BASE_SYSTEM  LBS_LSF

 For Cadence build-in schedultor (LBS) :

setenv  LBS_CLUSTER_MASTER  <cdsqmgr_exec_host(cdsqmgr启动的主机)>

备注:

单纯的cadence作业环境,仿真基本上都是spectre的,小规模环境用LBS足以。

5、解决CDS.log File is already locked by some other process这样的Warning

设置以下环境变量

setenv  CDS_LOG_VERSION  sequential

6、让工具运行在64 位模式下

设置以下环境变量

setenv  CDS_AUTO_64BIT  ALL

7、解决CentOS系统下使用virtuoso warning

“Warning HOST  DOES NOT APPEAR TO BE A CADENCE SUPPORTED LINUX CONFIGURATION”

设置以下环境变量:

setenv  W3264_NO_HOST_CHECK  1

8检查工具所需要的系统依赖包

 执行以下命令

/path/tools.lnx86/bin/checkSysConf  -r
/path/tools.lnx86/bin/checkSysConf  <toolsname>

 9VNC cdsXvnc端口范围区分开

背景:

VNC的启动脚本 /usr/bin/vncserver 来看,免费版的最多开 99个端口

当使用virtuoso  -nograph 功能时,会启动一个cdsXvnc,默认将尝试 :80 :89范围

为避免端口冲突,官方提供多种解决方案,例如以下方法将 cdsXvnc的范围设置成从400


 10、更改参数设置

    实际工作中根据需求,support.cadence.com 查阅资料
