Calibre PEX (电路的schematic&symbol要和layout在一起,从电路copy过来)
第一步:打开layout 界面

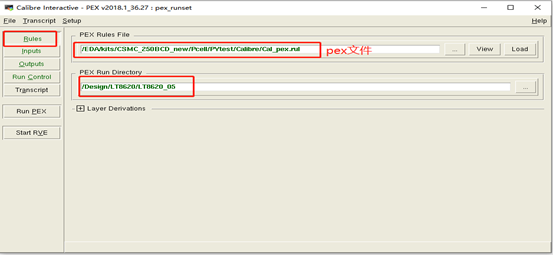

第二步:弹出calibre 窗口,rule中设置规则路径,INPUTS中加入文件3t_device.cdl
outputs 中设置输出文件格式,设置好之后Run PEX
第三步:弹出以下窗口,设置以下参数
注意: Reset Properties m=1 segments=1 siM=1 mf=1 全部写上
输出格式一般选择SCH
第三步:点击ok 按钮
打开calibre 文件,结果如图
第四步:可点击Start RVE ,查看每条线的寄生参数
弹出以下界面,点击Parasitics,可查看每条线的寄生参数
可双击每一行
项目例子:
