使用AMS进行数模混合仿真的设置流程

EDA软件 0 1137 佚名 收藏

1 建立AMS模板的config文件(在tb的schematic基础上)

重新做config文件,模板用AMS,这样functional等自动加入到ViewList了。



2

指定Library List



把Available Libs中的几个lib放进Library List中去,结果如下:

Library List不能填写myLib

3

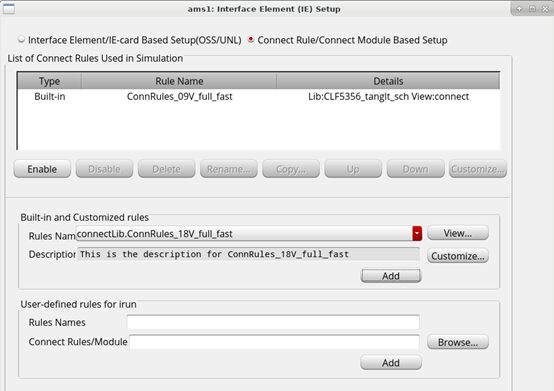

ADE中选择AMS仿真器,并且加Connect Rules





把ConnRules_09V_full_fast Add进来,加好后如下:





4

采用maestro才能成功得到sdm的输出,采用ADE仿真,总是提示not saved net。
