说明：
仿真环境：IC617
示例工艺库：TSMC_180nm RFCMOS 工艺
仿真方法：
原理图搭建：以 rfnmos2V 管子为例，栅宽设置为变量 L；源端直接接地，分别调用不同 vdc 作为栅、漏电压，并设置变量 vb，vdd（变量名和变量可以根据需要而自行设置）结果如下图所示：
左上角 Launch->ADE L 打开仿真环境设置
得到如下窗口：
A．变量设置：
读入变量，Variables->Copy From Cellview
如下圈中是读入到的变量；
双击 Value 下面的空白处，给对应的变量赋初值；
B．DC 扫描设置
单击下图中箭头所指的快捷键，
选中下图所示位置：
单击 Select Design Variable，选择扫描变量并且给定扫描范围和步进，结果如下图所示：
设置完成后单击 OK，回到 ADE 界面：
设置好以后可以单机右侧的绿色按钮运行仿真。
由于此时没有设置输出，所以没有任何波形显示。但是在 Virtuoso 中可以查看仿真运行成功。
3.查看结果文件，并据此建立 scs 文件，保存扫描过程中的所有 dc-dc 参数

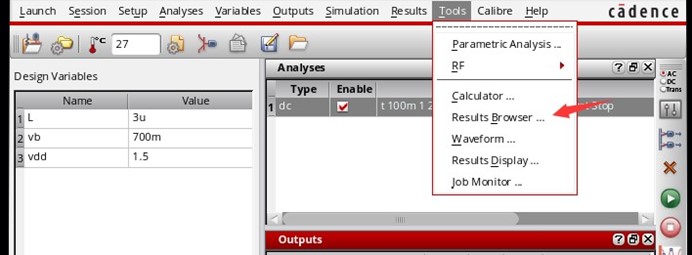

Tools->Results Browser 浏览结果文件
得到这样的界面：
左侧，展开结果文件，dcOpInfo->M0->m0，结果如下：
（M0 是因为原理图中管子的（instance 名）名字叫做 M0，各个工艺库文件不同，TSMC 下面有子模块电路，所以要点击下面的 m0，可以看到下面显示了管子的工作参数。注：不同的工艺库文件不同，这里是否需要继续向下点击，取决于工艺，只需要找到工作参数所在的位置即可）
由此我们得到了 scs 文件中要编写的文件(找到参数的保存位置)，只需要将其全部保存即可。
在运行 virtuoso 的文件夹建立 scs 文件(名字可自拟，后缀必为.scs)，文件内容如下：格式： save instance 名.子模块电路 1.子模块电路 2:all
注：instance 名就是器件显示的名字，子模块电路就是刚刚找工作参数点击地方，例如 dcOpInfo->M0->m0，那么 M0 为 instance 名，m0 为子模块电路 1 名，没有子模块电路 2，故后面不再继续写。冒号后面没有空格，all 表示保存所有参数。
加载 scs 文件，setup->Simulation Files->Definition Files 中添加刚才写的 scs 文件，并勾选
再次运行仿真，同前面操作一样，查看结果文件：然后 dc->M0 下面就出现了管子扫描过程中的所有参数
设置输出变量单击 1 或 2 处，设置输出变量
给变量命名(gmid)并选择 open,打开计算器
在结果窗口找到 m0：gmidover,右键单机，然后选择添加到计算器：
回到变量设置的窗口，获得计算器表达式的值：
gmid 就设置完成，选择 add 添加到输出，同样以 ft 为例，用计算器获得 ft 的表达式；其中 ft=gm/（2*pai*cgg）
先添加 gm 到计算器，然后添加 Cgg 到计算器，并且用 2*pai 乘以 Cgg（*号用键盘输入，不要使用计算其中的*）
然后单击计算器上的除号(/)，ft 的表达式编辑完成，添加到变量中，ft 表达式如下：
最终结果如下：
波形的显示与处理单击 plot 快捷键
得到如下的波形界面：
选中其中一根曲线，右键单击，然后选择 Change Y Axis->New
结果如下，将两曲线分开：此时横坐标为扫描变量 vb,红线为 gmid 的变化，黄线为 ft 的变化
坐标转换变为以 gmid 为横坐标的一根曲线。

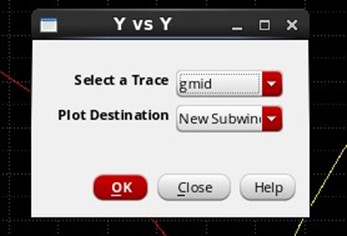

横轴处右键单击，选择 Y vs Y
弹出的窗口中，选择 gmid，并确定，结果如下：
右侧即为以 gmid 为横轴，纵轴为 ft 的曲线。
横纵坐标的显示以及波形和背景的设置留给大家自行探索，用简单明了，清晰的方式就好了。
可以保存一下 ADE 环境设置，session->save state，方便下一次调用
Gmid 曲线簇的绘制
需要用到 ocn 脚本，本人也没有学过脚本，只是跟着改文件。
回到仿真环境设置，选择 Tools->Parametric Analysis 进行参数扫描分析(注：可以设置多个变量同时扫描的)
扫描举例如下：
扫描 L From 2u To 6u 线性步进，步进值 0.5u
不运行仿真！保存 ocn 脚本：
文件命名，保存到 virtuoso 运行的目录下
.ocn 文件编辑
只需要关注最后的内容，前面的都不用修改，删除 plot 的两行
然后添加波形窗口，设置 X Y 变量，结果如下(如果不止一个波形窗口，用函数 addSubwindow() )：
编辑完成后保存
- 脚本运行，画出曲线簇直接加载脚本即可，不需要再使用仿真器，运行方式如下在 Virtuoso 中直接输入命令：
load("gmid.ocn")然后回车运行。
结果如下图所示：
可以看出，2u->6u 的变化范围中，ft 变化不是很明显。
用同样的方法，可以得到各种 gmid 所需要的曲线
注： 最主要的是要获得 dc-dc 所有状态，scs 文件编写正确，加载无误
