这两天遇到了一些 Virtuoso 使用的问题。
第一是 ADEL 仿真后查看波形发现波形未更新,且无法手动更新。
第二是 VIVA XL 界面字体特别大,且无法调整的问题。
第一、波形不更新,大多是保存格式导致的。
保存格式需要再 ADEL 界面更改波形格式,如下:
注:请注意自己的波形格式,图上所示并非解决方案
第二,关于 VIVA 界面字体过大的问题,如图所示:
出现这个问题后,在图形界面进行了字体修改。
也通过 SKILL 修改过加载项 (.cdsenv),但是都不起作用。
viva.horizMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.referenceLineMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.vertMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.pointMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.refPointMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.specMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.interceptMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.circleMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.multiDeltaMarker font string "Default,10,-1,5,50,0,0,0,0,0" viva.transEdgeMarker font string "Default,10,-1,5,50,0,0,0,0,0"
后来发现,是由于研发人员变更了桌面的分辨率,分辨率降低后,VIVA XL 并没有实现自适应。

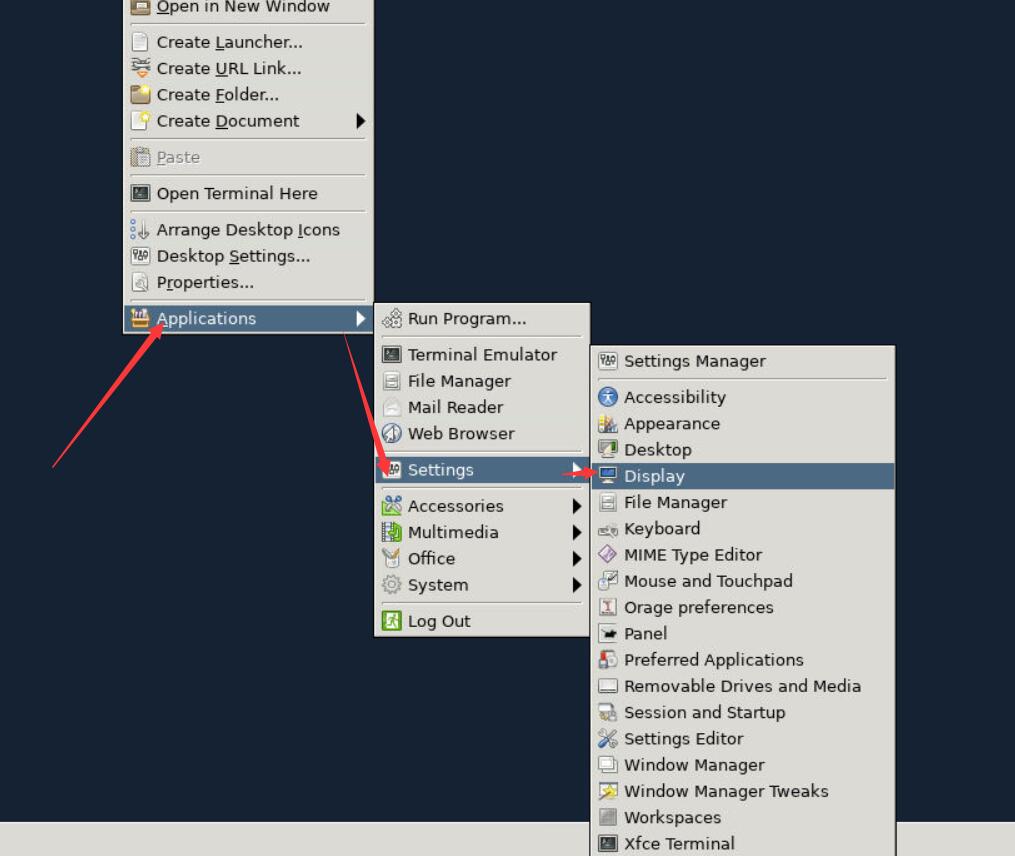

当前使用的是 XFCE 桌面,修改方式如下:
将分辨率适当放大,即可解决 VIVA XL 文字过大的问题。
